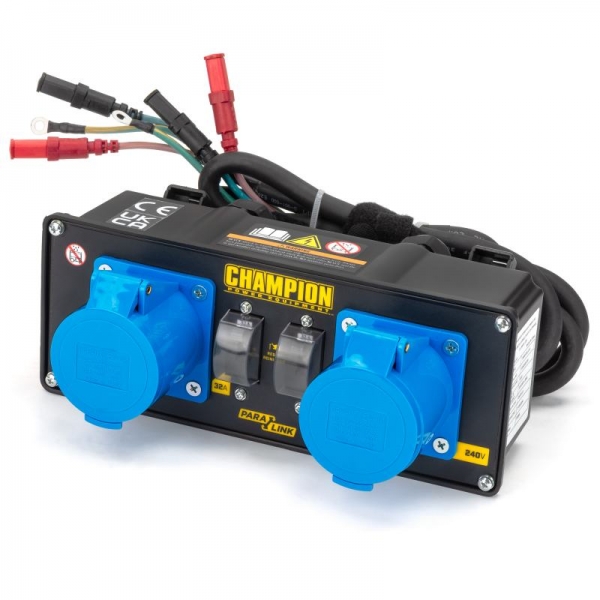

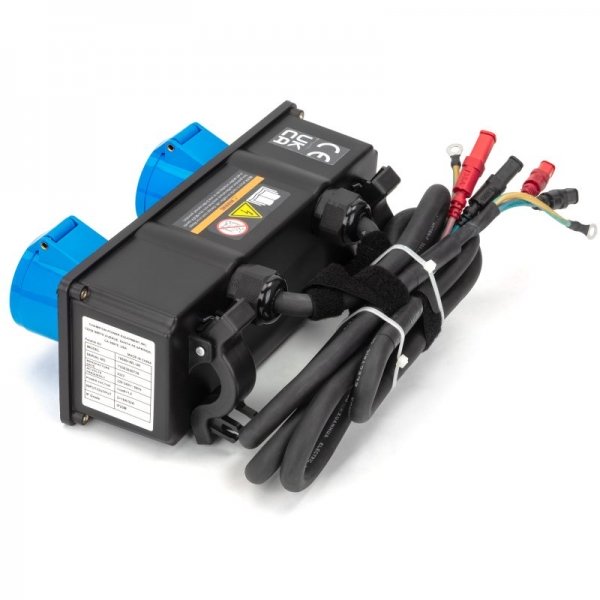

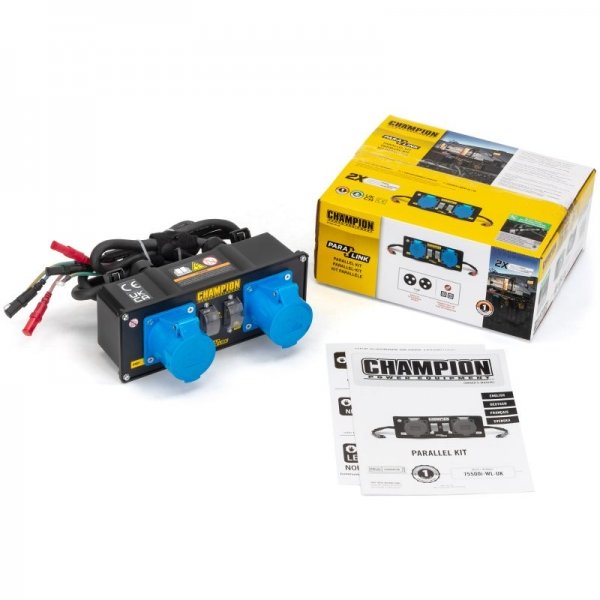

Система параллельного подключения Champion до 3 кВт 30А

Система параллельного подключения CHAMPION до 3 кВт 30А

220 В переменного тока, 50 Гц, однофазная нагрузка.

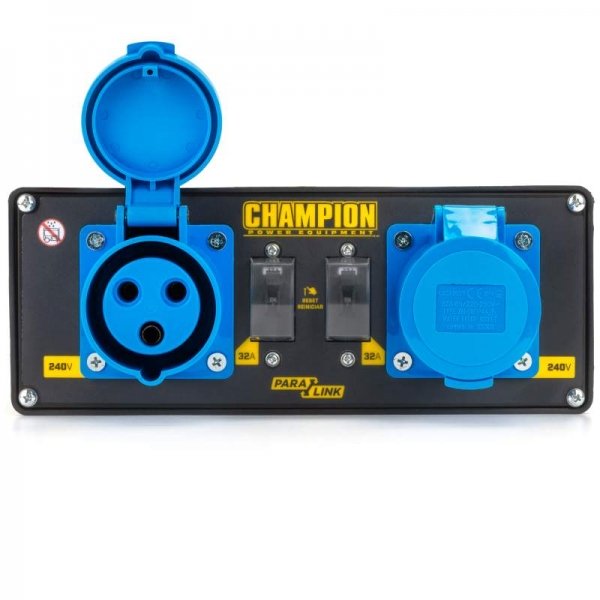

Автоматический выключатель 30 А — защищает от электрической перегрузки.

Общую мощность этого параллельного комплекта можно рассчитать как:
(Инвертор № 1 + Инвертор № 2 ) x 0,94 = Общая мощность.
Максимальный выход параллельного комплекта - это общая сила тока автоматических выключателей.

Параллель двух 2800W-3500W

1. Инверторы должны быть отключены, а все электрические нагрузки отсоединены перед установкой параллельного комплекта.
2. Выровняйте инверторы в одном направлении буквой «V» конфигурации на расстоянии не менее [45 см] друг от друга
3. Закрепите параллельный комплект слева от «V»
4. На каждом инверторе снимите торцевую заглушку разъема и вставьте КРАСНЫЙ провод питания в КРАСНУЮ розетку и ЧЕРНЫЙ провод питания в ЧЕРНУЮ.
5. На каждом инверторе подключите заземляющий провод к клемма заземления на инверторе.
6. Запустите двигатель обоих инверторов. Наблюдайте за зеленым индикатором выходного тока на обеих панелях инвертора. Свет будет мигать во время запуска и станет постоянным, когда нагрузка станет общей.
7. Никогда не превышайте указанной мощности нагрузки.
8. Следуйте инструкциям в Инструкции по эксплуатации инвертора.

Параллель 2800W-3500W и 2000W

1. Инверторы должны быть отключены, а все электрические нагрузки и отсоединены перед установкой параллельного комплекта.
2. Выровняйте инверторы в одном направлении буквой «V». Конфигурации на расстоянии не менее 45 см друг от друга.
3. Закрепите параллельный комплект на левой рукоятке инвертор слева от «V».
4. Подключите инвертор 2800-3500 Вт.
5. Подключите инвертор 2000 Вт, сняв разъемы адаптера с задней стороны комплекта для параллельного подключения.
   Снимите торцевую заглушку разъема и вставьте КРАСНЫЙ кабель питания в КРАСНЫЙ разъем адаптера и затем в КРАСНУЮ розетку и в ЧЕРНУЮ розетку ЧЕРНЫЙ кабель.
6. Запустите двигатель обоих инверторов в соответствии с инструкцей.
   Наблюдайте за зеленым индикатором выхода тока на обеих панелях инвертора. Свет будет мигать во время запуска и будет постоянным, когда нагрузка стабилизируется.
7. Подключите нагрузку к параллельной или инверторной схеме. Макс до номинально допустимой. Никогда превышает указанную мощность.
8. Следуйте инструкциям в Инструкции по эксплуатации инвертора.
