Гидравлическое рулевое управление для лодочных моторов

Гидравлическая система управления лодкой передает усилие от штурвала к подвесному мотору через замкнутый контур с рабочей жидкостью. По сравнению с механическим тросом она обеспечивает более равномерное усилие на руле, уменьшает обратное воздействие от мотора и делает управление тяжелым комплектом комфортнее.

В «Мир лодок» представлены системы и комплектующие Pretech, SeaFirst и Teleflex: готовые комплекты, гидравлические шланги, муфты, уплотнения и специальное масло.

Из чего состоит система

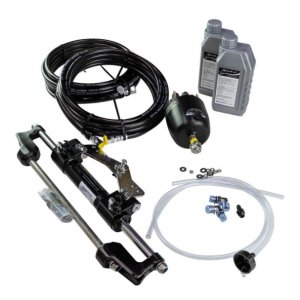

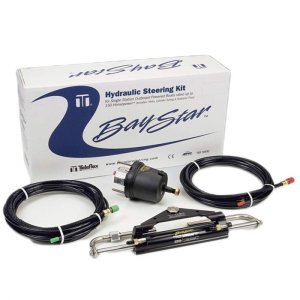

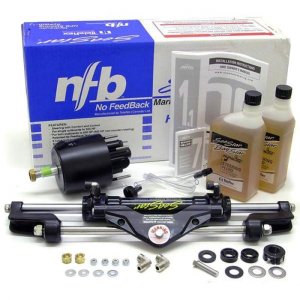

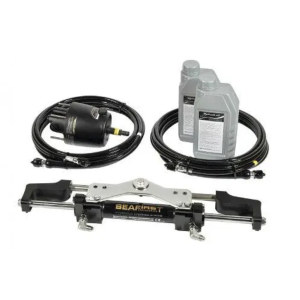

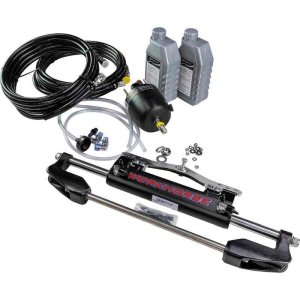

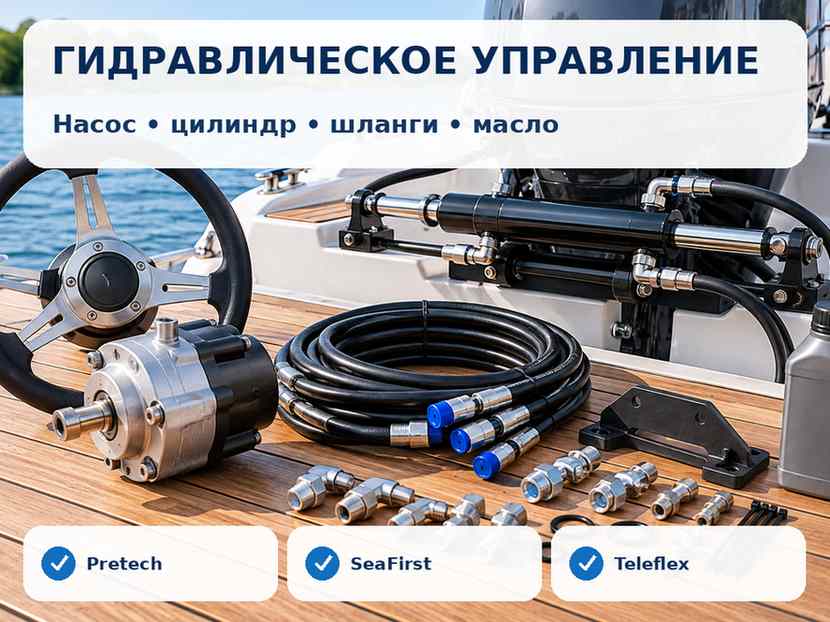

Базовый комплект включает три основных узла: рулевой насос за штурвалом, гидроцилиндр на двигателе и шланги высокого давления. Дополнительно нужны фитинги, крепеж, рабочая жидкость и комплект для заполнения и прокачки.

Как подобрать под мотор

Подбирать гидравлику только по мощности в л.с. недостаточно. Нужно проверить точную модель двигателя, тип крепления цилиндра, геометрию транца, количество моторов и допустимую нагрузку конкретной системы. Для отдельных моторов могут потребоваться специальные кронштейны или другой тип цилиндра.

Объем насоса и обороты штурвала

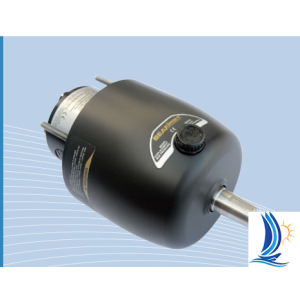

Рулевой насос подает определенный объем жидкости за один оборот. Вместе с рабочим объемом цилиндра это определяет количество оборотов штурвала от упора до упора. Большая производительность насоса может ускорить перекладку руля, но увеличить усилие, поэтому насос и цилиндр рассматривают как согласованную пару.

Шланги и прокладка магистрали

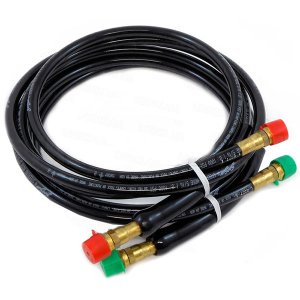

Шланги должны иметь нужное рабочее давление, совместимые фитинги и достаточную длину без натяжения и резких перегибов. Их прокладывают вдали от горячих поверхностей, острых кромок и движущихся деталей. Излишек шланга не стоит укладывать в тугие петли.

Заполнение и прокачка

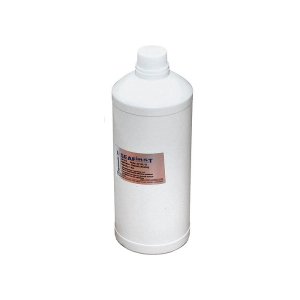

После монтажа систему заполняют рекомендованной жидкостью и удаляют воздух. Воздух в контуре проявляется «резиновым» ощущением на руле, увеличенным люфтом и неравномерной реакцией мотора. Не следует смешивать случайные жидкости — уплотнения рассчитаны на определенный тип масла.

Один или два двигателя

Для двухмоторной установки применяются специальные схемы с одним или двумя цилиндрами и синхронизирующими элементами. Такой комплект подбирают по документации системы и геометрии конкретных моторов.

Когда требуется обслуживание

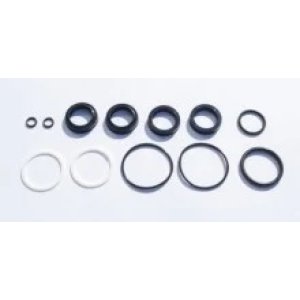

Подтекания возле штока цилиндра, фитингов или насоса, увеличенный свободный ход штурвала, самопроизвольное смещение мотора или неравномерное усилие при повороте — повод проверить систему, прокачку и уплотнения.

Что сообщить для подбора

Укажите марку, модель и мощность мотора, количество двигателей, тип транца, нужную длину шлангов и наличие уже установленного штурвала. Если система ремонтируется, добавьте маркировку насоса и цилиндра.
