Гідравлічне рульове керування для човнових моторів

Гідравлічна система керування човном передає зусилля від штурвала до підвісного мотора через замкнений контур з робочою рідиною. Порівняно з механічним тросом вона дає більш рівномірне зусилля на кермі, зменшує зворотний вплив від мотора і робить керування важчим комплектом комфортнішим.

У «Світ човнів» представлені системи та комплектуючі Pretech, SeaFirst і Teleflex: готові комплекти, гідравлічні шланги, муфти, ущільнення й спеціальна олива.

З чого складається система

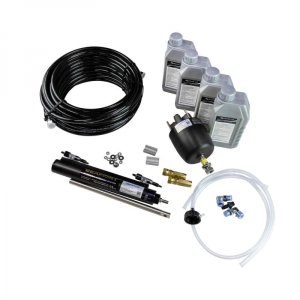

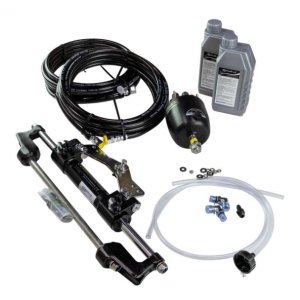

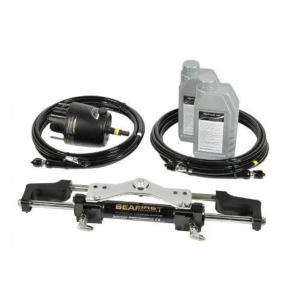

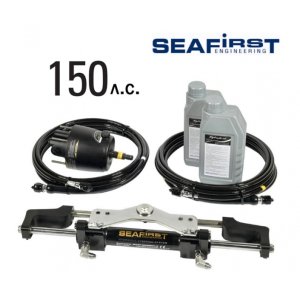

Базовий комплект має три основні вузли: рульовий насос за штурвалом, гідроциліндр на двигуні та шланги високого тиску. Додатково потрібні фітинги, кріплення, робоча рідина і комплект для заповнення та прокачування.

Як підібрати під мотор

Підбирати гідравліку тільки за потужністю в к.с. недостатньо. Потрібно перевірити точну модель двигуна, тип кріплення циліндра, геометрію транця, кількість моторів і допустиме навантаження конкретної системи. Для окремих моторів можуть бути потрібні спеціальні кронштейни або інший тип циліндра.

Об'єм насоса і оберти штурвала

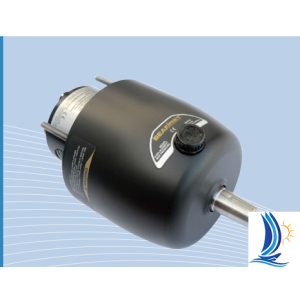

Рульовий насос подає певний об'єм рідини за один оберт. Разом із робочим об'ємом циліндра це визначає кількість обертів штурвала від упору до упору. Більша продуктивність насоса може пришвидшити перекладку керма, але збільшити зусилля, тому насос і циліндр розглядають як узгоджену пару.

Шланги і прокладання магістралі

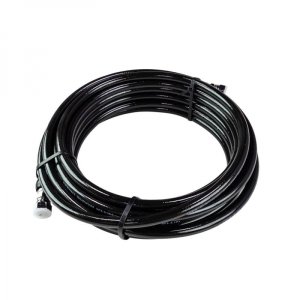

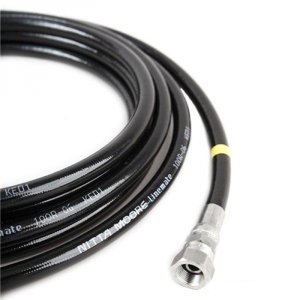

Шланги повинні мати потрібний робочий тиск, сумісні фітинги й достатню довжину без натягу та різких перегинів. Їх прокладають подалі від гарячих поверхонь, гострих кромок і рухомих деталей. Надлишок шланга не варто укладати в тугі петлі.

Заповнення та прокачування

Після монтажу систему заповнюють рекомендованою рідиною і видаляють повітря. Повітря в контурі проявляється «гумовим» відчуттям на кермі, збільшеним люфтом і нерівномірною реакцією мотора. Не слід змішувати випадкові рідини — ущільнення розраховані на конкретний тип масла.

Один або два двигуни

Для двомоторної установки застосовують спеціальні схеми з одним або двома циліндрами та синхронізуючими елементами. Такий комплект підбирають за документацією системи й геометрією конкретних моторів.

Ознаки потреби в обслуговуванні

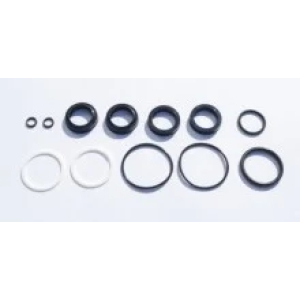

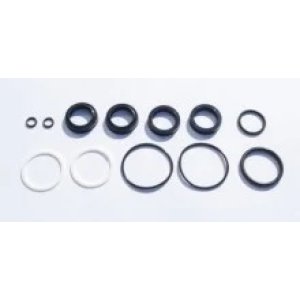

Підтікання біля штока циліндра, фітингів або насоса, збільшений вільний хід штурвала, самовільне зміщення мотора чи нерівномірне зусилля при повороті — привід перевірити систему, прокачування та ущільнення.

Що повідомити для підбору

Вкажіть марку, модель і потужність мотора, кількість двигунів, тип транця, потрібну довжину шлангів і наявність уже встановленого штурвала. Якщо система ремонтується, додайте маркування насоса й циліндра.
