Рульове управління для човна

Механічна рульова система передає поворот штурвала на підвісний мотор через рульовий редуктор і боуденівський трос. Для невеликих та середніх моторних човнів це просте, зрозуміле й ремонтопридатне рішення, якщо потужність двигуна та навантаження відповідають допустимим параметрам конкретного комплекту.

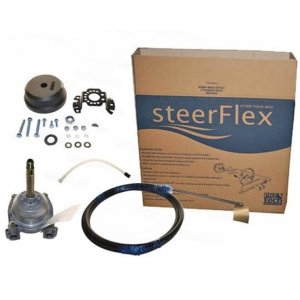

У «Світ човнів» представлені рульові комплекти Pretech, у тому числі системи на базі редукторів серій 3000 і ZTS Gen II з тросами типу M66 різної довжини. Готовий комплект зручний тим, що редуктор і трос уже підібрані як сумісна пара, а довжину вибирають під фактичну трасу від консолі до мотора.

За даними Search Console ця посадкова вже має видимість за запитами про рульовий комплект для катера та рульове керування для човна, тому основний акцент тут — на правильному підборі комплекту, довжини троса і типу редуктора, а не на повторенні загальних фраз про керування.

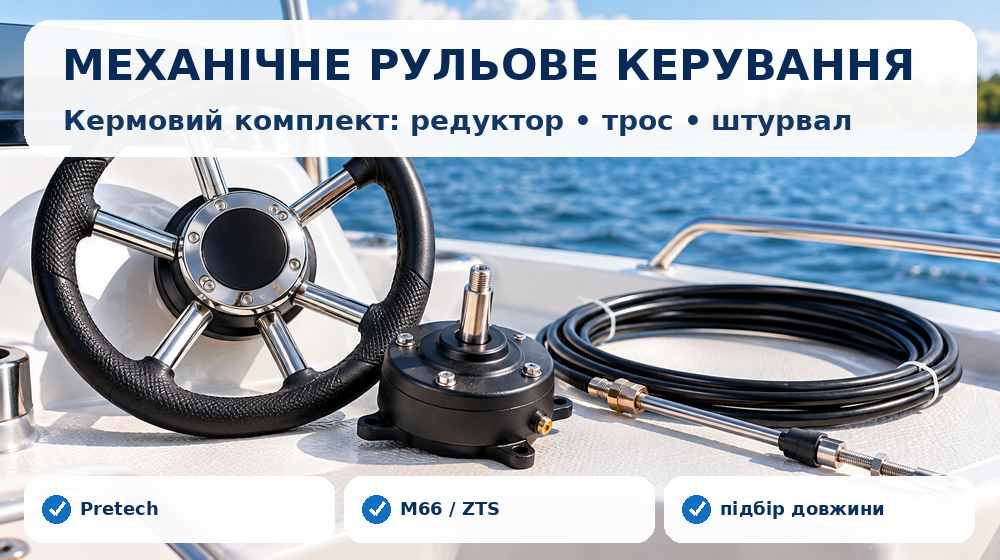

З чого складається механічна система

Типова система включає рульове колесо, редуктор за панеллю, рульовий трос і кріплення троса до двигуна. У деяких човнах додатково потрібні перехідники або тяги. Кожен елемент повинен бути сумісний за посадкою, робочим ходом і допустимим навантаженням.

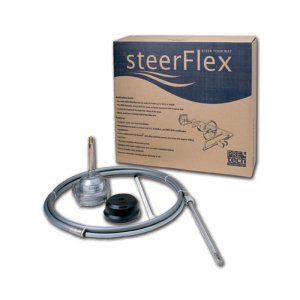

Стандартний редуктор або ZTS

У класичній системі частина реактивного моменту від двигуна може передаватися назад на штурвал. Редуктори типу ZTS / no-feedback зменшують самовільний зворотний поворот керма під дією мотора. Це особливо помітно на швидкості, але не скасовує вимог до правильної установки й допустимої потужності.

Окремо можна підібрати рульовий редуктор, але при заміні одного вузла потрібно перевірити сумісність з уже встановленим тросом.

Як правильно підібрати довжину рульового троса

Якщо старий трос збережений, найнадійніше орієнтуватися на його маркування та фактичну довжину. Для нового монтажу вимірюють реальний маршрут від редуктора до двигуна з урахуванням вертикальних переходів, плавних вигинів і запасу на поворот мотора. Заводський рульовий трос не можна довільно вкорочувати.

Надто короткий трос працює з натягом, а надмірно довгий утворює петлі та підвищує тертя. Мінімальний радіус вигину потрібно брати з документації виробника. Окремі рульові троси підбираються за тією самою логікою.

Потужність мотора і допустиме навантаження

Максимальну потужність не можна визначати тільки за товщиною троса або розміром редуктора. Обмеження встановлює виробник конкретної системи з урахуванням робочого ходу, навантаження і типу підвісного двигуна. Для потужних, важких або двомоторних установок доцільно порівняти механічну систему з гідравлічним рульовим керуванням.

Монтаж і прокладання троса

Трос прокладають без різких перегинів, защемлення та контакту з гарячими деталями. У зоні мотора залишають достатній запас для повного повороту в обидві сторони. Після монтажу перевіряють легкість ходу від упору до упору, надійність кріплень і відсутність заїдань.

Кермове колесо

Штурвал повинен відповідати посадці редуктора й допустимому діаметру. Велике колесо може зменшити відчутне зусилля, але створює більший момент на механізмі, тому не можна перевищувати обмеження конкретного редуктора. Варіанти дивіться в категорії рульових коліс.

Що повідомити для точного підбору

Назвіть модель і потужність мотора, довжину човна, розташування консолі, приблизну трасу троса і, якщо система вже встановлена, маркування старого редуктора та троса. Так можна підібрати комплект без зайвих петель, натягу й несумісних деталей.
