Рулевое управление для лодки

Механическая рулевая система передает поворот штурвала на подвесной мотор через рулевой редуктор и боуденовский трос. Для небольших и средних моторных лодок это простое и ремонтопригодное решение, если мощность двигателя и нагрузка соответствуют допустимым параметрам конкретного комплекта.

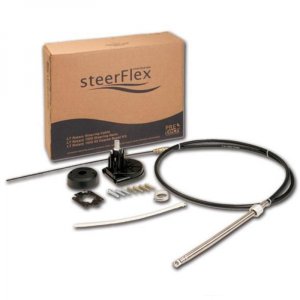

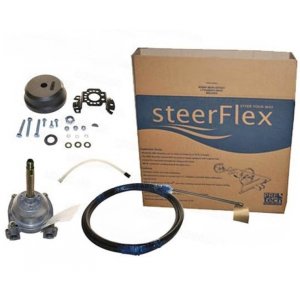

В «Мир лодок» представлены рулевые комплекты Pretech, включая системы на базе редукторов серий 3000 и ZTS Gen II с тросами типа M66 разной длины. Готовый комплект удобен тем, что редуктор и трос уже подобраны как совместимая пара, а длину выбирают под фактическую трассу от консоли до мотора.

По данным Search Console эта посадочная уже имеет видимость по запросам о рулевом комплекте для катера и рулевом управлении для лодки, поэтому основной акцент здесь — на правильном подборе комплекта, длины троса и типа редуктора, а не на повторении общих фраз об управлении.

Из чего состоит механическая система

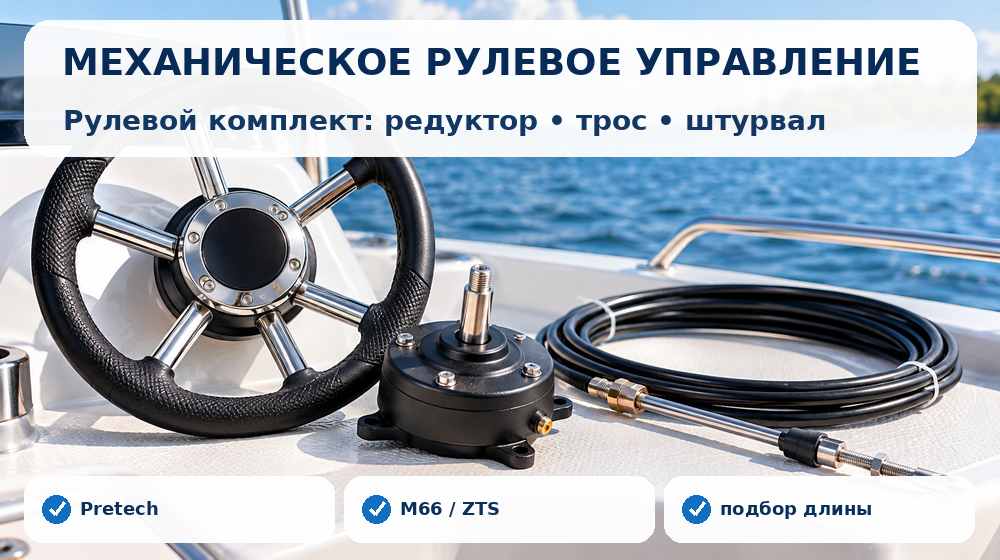

Типовая система включает рулевое колесо, редуктор за панелью, рулевой трос и крепление троса к двигателю. На отдельных лодках дополнительно требуются переходники или тяги. Все элементы должны быть совместимы по посадке, рабочему ходу и допустимой нагрузке.

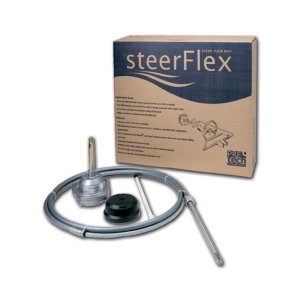

Стандартный редуктор или ZTS

В классической системе часть реактивного момента от двигателя может передаваться обратно на штурвал. Редукторы типа ZTS / no-feedback уменьшают самопроизвольный обратный поворот руля под действием мотора. Это особенно заметно на скорости, но не отменяет требований к правильной установке и допустимой мощности.

Отдельно можно подобрать рулевой редуктор, но при замене одного узла нужно проверить совместимость с уже установленным тросом.

Как подобрать длину рулевого троса

Если старый трос сохранился, надежнее всего ориентироваться на его маркировку и фактическую длину. Для нового монтажа измеряют реальный маршрут от редуктора до двигателя с учетом вертикальных переходов, плавных изгибов и запаса на поворот мотора. Заводской рулевой трос нельзя произвольно укорачивать.

Слишком короткий трос работает с натягом, а чрезмерно длинный образует петли и увеличивает трение. Минимальный радиус изгиба нужно брать из документации производителя. Отдельные рулевые тросы подбираются по той же логике.

Мощность мотора и допустимая нагрузка

Максимальную мощность нельзя определять только по толщине троса или размеру редуктора. Ограничение задает производитель конкретной системы с учетом рабочего хода, нагрузки и типа подвесного двигателя. Для мощных, тяжелых или двухмоторных установок стоит сравнить механику с гидравлическим рулевым управлением.

Монтаж и прокладка троса

Трос прокладывают без резких перегибов, защемления и контакта с горячими деталями. В зоне мотора оставляют достаточный запас для полного поворота в обе стороны. После монтажа проверяют легкость хода от упора до упора, надежность креплений и отсутствие заеданий.

Рулевое колесо

Штурвал должен соответствовать посадке редуктора и допустимому диаметру. Большое колесо может уменьшить ощущаемое усилие, но создает больший момент на механизме, поэтому превышать ограничения редуктора нельзя. Варианты смотрите в категории рулевых колес.

Что сообщить для точного подбора

Назовите модель и мощность мотора, длину лодки, расположение консоли, примерную трассу троса и, если система уже установлена, маркировку старого редуктора и троса. Это позволяет подобрать комплект без лишних петель, натяга и несовместимых деталей.
