Тримач датчику ехолоту Borika FASTen Ft300

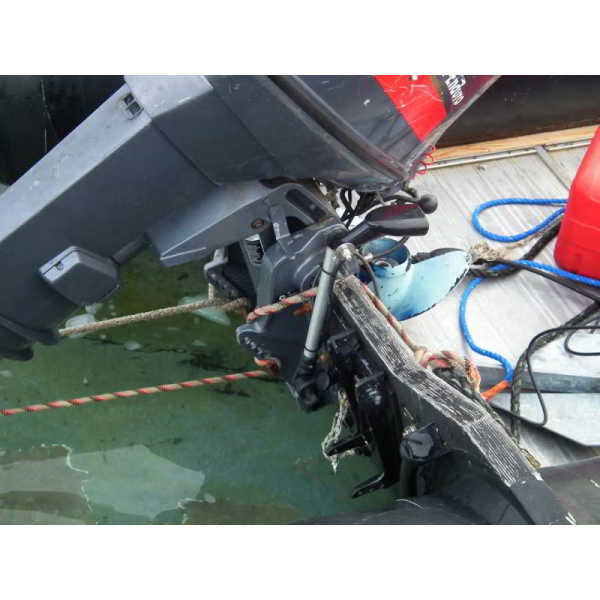

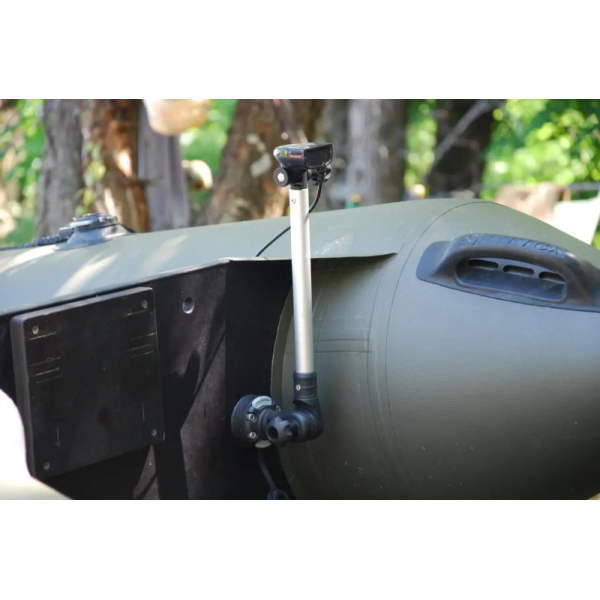

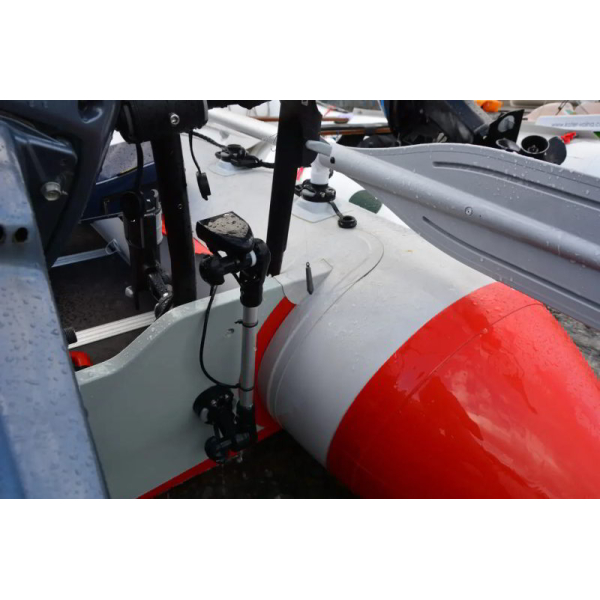

Це одна з найпростіших і найкомпактніших моделей тримача трансдьюсера. Вона зручна для кріплення датчиків на транці надувних човнів. Дозволяє встановити датчики Lowrance, Raymarine, Garmin та Humminbird та інші на відстані до 30 см від точки монтажу на плавзасобі. Датчик ехолота надійно кріпиться за допомогою болта завдовжки 50 мм, регулювальних шайб з дрібними шліцами та чотиригранної ручки-гайки. У конструкції передбачене нахильне шліцьове з’єднання, що дозволяє зручно налаштовувати та фіксувати трансдьюсер в піднятому положенні, коли він не використовується. Тримач оснащений адаптером, за допомогою якого він легко фіксується в попередньо встановленій на транці монтажній системі BORIKA FASTen® (FMb, FFr444 або площадка Mb218 в парі із замком моделі Fs218). Труба, що є основою конструкції, виготовлена ??з алюмінієвого сплаву, вкритого анодним шаром, який забезпечує захист металу від корозії та негативного впливу навколишнього середовища.

Призначення

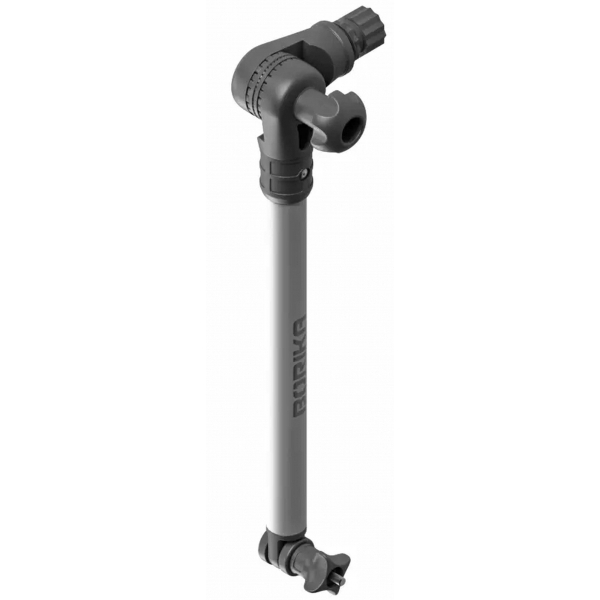

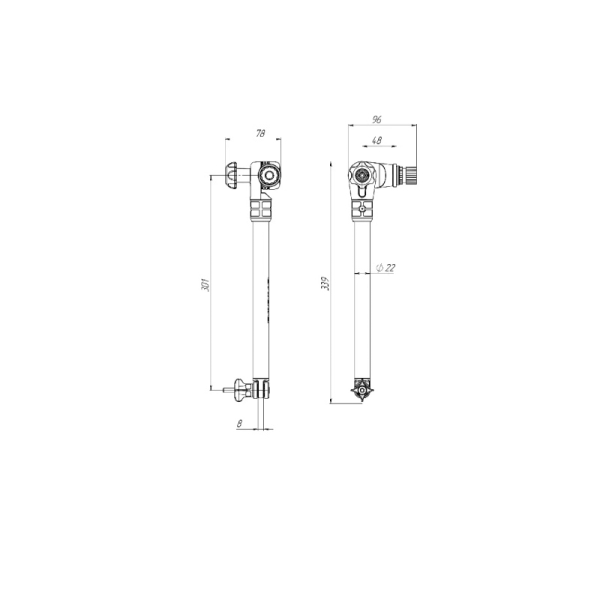

Призначений для встановлення трансдьюсера на відстані 300 мм від точки монтажу на транці. Конструкція складається з кріплення для датчика з болтом M6*50 DIN 931 та чотиригранною ручкою-гайкою, з’єднаного з трубою Ø 22 мм, L - 250 мм, адаптера у формі 12-кутної зірки та нахильного з’єднання. З’єднання з основними шліцами 27, 7° укомплектовано перехідними шайбами ??7, 5°, пружиною та гвинтом M5*60 DIN 912. Положення нахилу та жорсткість з’єднання регулюються ручкою зі вставленою гайкою M5 DIN 934. Пластикові деталі виготовлені з армованого скловолокном поліаміду. Труба - з алюмінієвого сплаву, вкрита анодним шаром, кріплення - з нержавіючої сталі марки А2.

Поради щодо монтажу та експлуатації

Щоб продовжити термін служби виробу, після використання в морській воді промийте його великою кількістю прісної.

Матеріали, які використовуються у виробі: армований скловолокном поліамід, анодований алюміній, нержавіюча сталь марки А2.

Комплектація: тримач Ft300.
